Bediening met aktorcombinaties (decentrale installatie)

De decentrale installatie in beeld

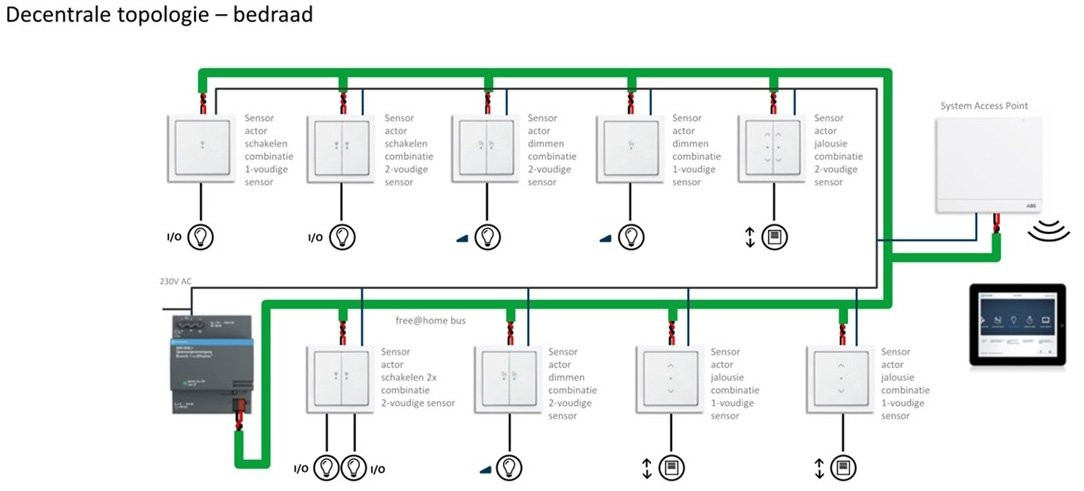

In dit schema zie je hoe een decentrale Busch-free@home installatie is opgebouwd. Elk bedienpunt in de wand is een sensor-aktorcombinatie: een schakel-, dim- of jaloezievariant met de wip aan de voorzijde en de aktor erachter. Alle eenheden zijn met de groene buskabel met elkaar verbonden, en die buskabel mag je onderling doorverbinden (doorlussen) van het ene bedienpunt naar het volgende. Zo bouw je het netwerk flexibel op.

Naast de bedienpunten heb je net als bij elke free@home installatie een busvoeding nodig die de bus van stroom voorziet (in het schema linksonder, gevoed vanaf 230V), en een System Access Point dat alle deelnemers verbindt en de functies, scenes en logica beheert.

Wat kun je met een aktorcombinatie bedienen?

Per bedienpunt kies je een aktorcombinatie die past bij wat je daar wilt sturen. De ingebouwde aktor bepaalt de functie:

• Verlichting schakelen – lampen of apparaten aan- en uitzetten met de sensor/schakelaktor.

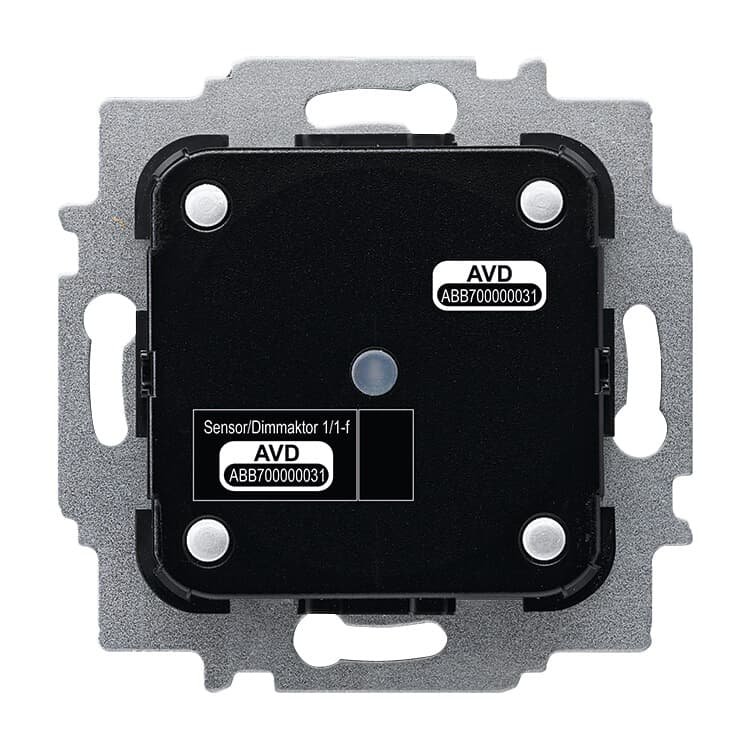

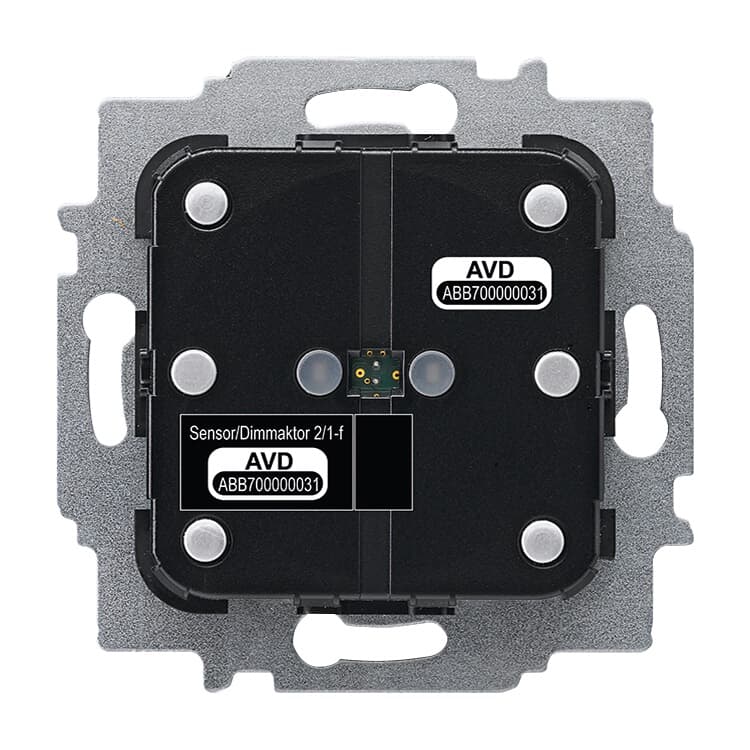

• Verlichting dimmen – traploos dimmen met de sensor/dimaktor, ook geschikt voor dimbare LED en retrofit.

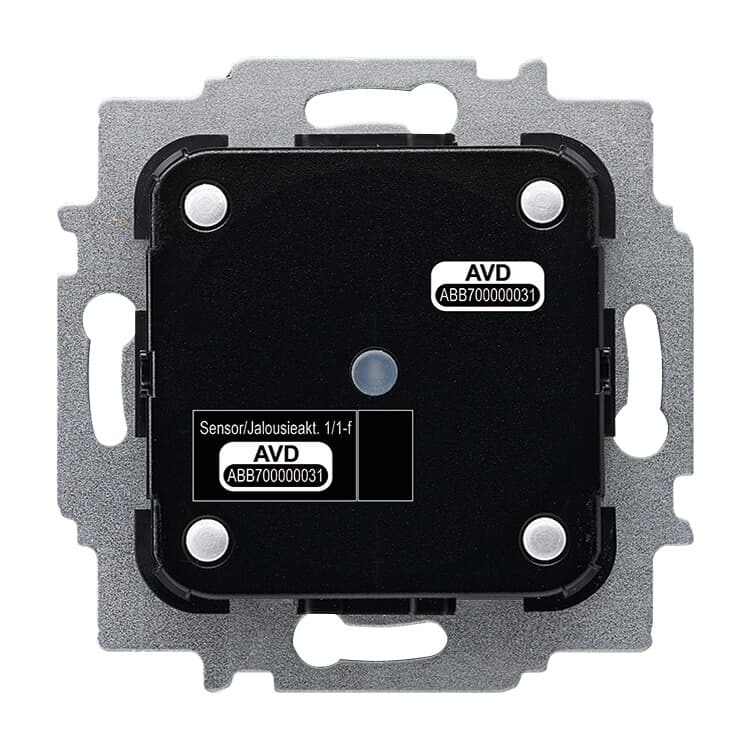

• Jaloezieen en rolluiken – zonwering op en neer sturen met de sensor/jaloezieaktor.
• Automatisch schakelen – verlichting op aanwezigheid en daglicht met de bewegingsmelder-variant.
• Scenes en koppelingen – elk bedienpunt opnemen in scenes en automatiseringen via het System Access Point.

Aan de bedieningswippen wijs je naar wens functies toe zoals licht, dimmen, jaloezie of scene, met het bijbehorende symbool op de wip.

De aktor schakelt, de wippen deel je zelf in

Je koopt de aktorcombinatie op basis van wat je wilt schakelen, maar hoe je de bedieningswippen gebruikt, bepaal je zelf en kun je altijd herprogrammeren.

Het werkt zo: de aktor bepaalt het type belasting dat op die plek hangt. Wil je een lichtpunt dimmen, dan kies je bijvoorbeeld een sensor/dimaktor; voor aan/uit een sensor/schakelaktor en voor zonwering een sensor/jaloezieaktor. De aktor is dus gekoppeld aan het lichtpunt of de motor die je er fysiek op aansluit.

De bedieningswippen aan de voorzijde staan daar los van. Die kun je 1- of 2-voudig nemen en vrij programmeren via de webinterface van het System Access Point. Een wip hoeft dus niet per se alleen het eigen lichtpunt te bedienen: je kunt hem net zo goed iets heel anders laten doen.

Wat je met de wippen kunt instellen

• Het eigen lichtpunt bedienen – de standaard: de wip schakelt of dimt de lamp die op de eigen aktor is aangesloten.
• Meerdere lampen tegelijk – laat een wip meerdere groepen of lampen in een keer aan- of uitzetten, bijvoorbeeld alle verlichting in een ruimte.
• Een scene activeren – koppel een wip aan een scene, zodat je met een druk meerdere apparaten tegelijk in de gewenste stand zet (bijvoorbeeld 'avond' of 'weg').
• Andere functies aansturen – bedien met een wip ook groepen of functies elders in huis, niet alleen op de eigen plek.

Kortom: je schakelt het lichtpunt met de aktor, maar de wippen deel je naar eigen wens in. Wil je je bediening later aanpassen, meerdere lampen samenvoegen of een scene toevoegen, dan herprogrammeer je de wippen eenvoudig via de webinterface, zonder iets aan de bedrading te veranderen.

Afwerken met een bedieningselement of bewegingsmelder

De aktorcombinatie zelf is het inbouwdeel. De zichtbare afwerking kies je apart, passend bij je interieur en de functie:

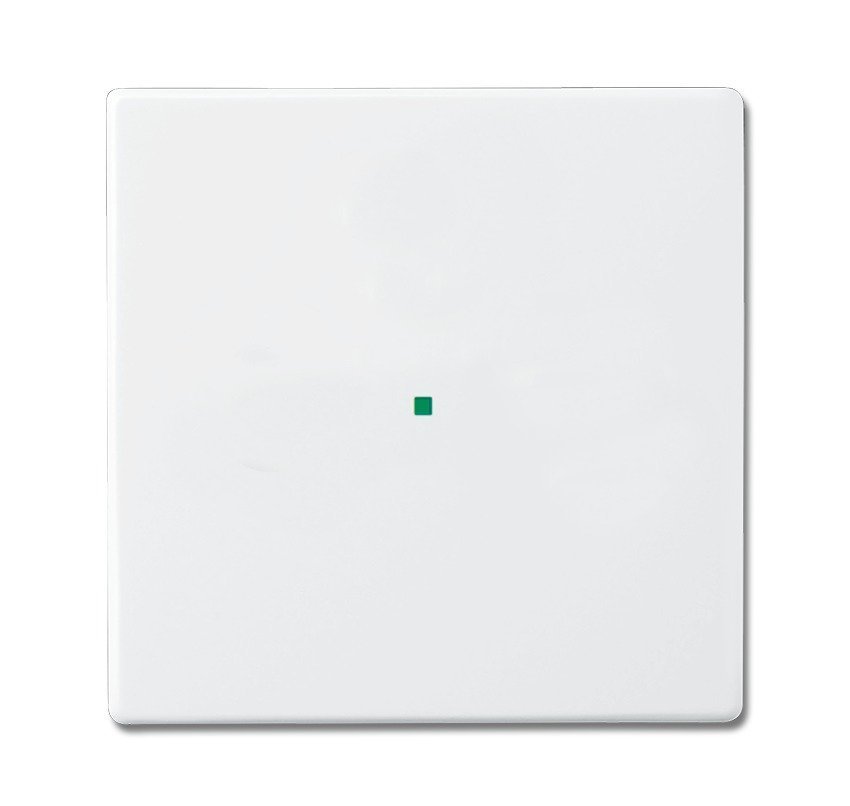

Bedieningselement (wip)

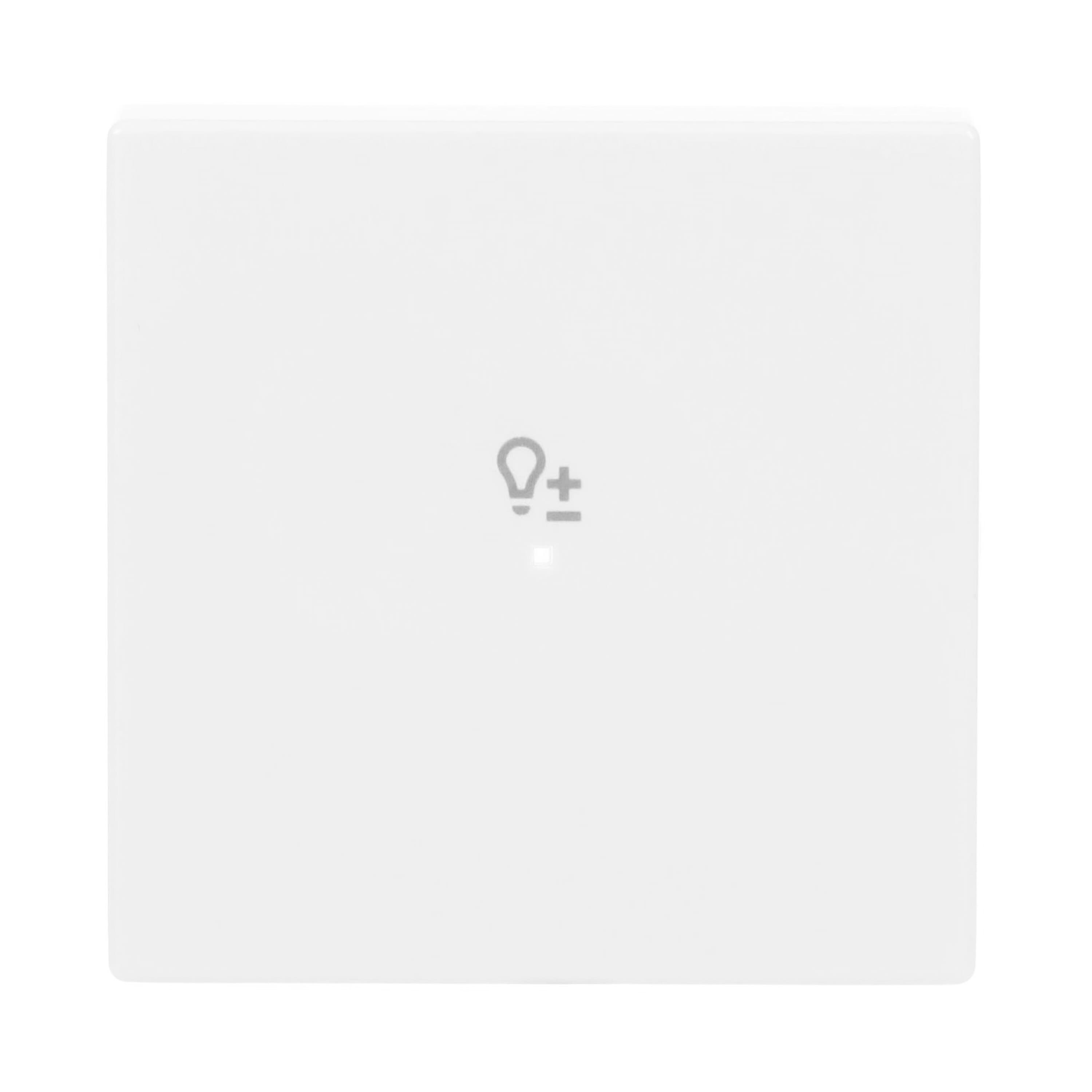

De meeste aktorcombinaties werk je af met een bedieningswip in 1- of 2-voudige uitvoering. De wippen zijn er met de symbolen licht, dimmen, jaloezie of scene, en in de bekende Busch-Jaeger designs, zodat de bediening naadloos aansluit op de rest van je schakelmateriaal.

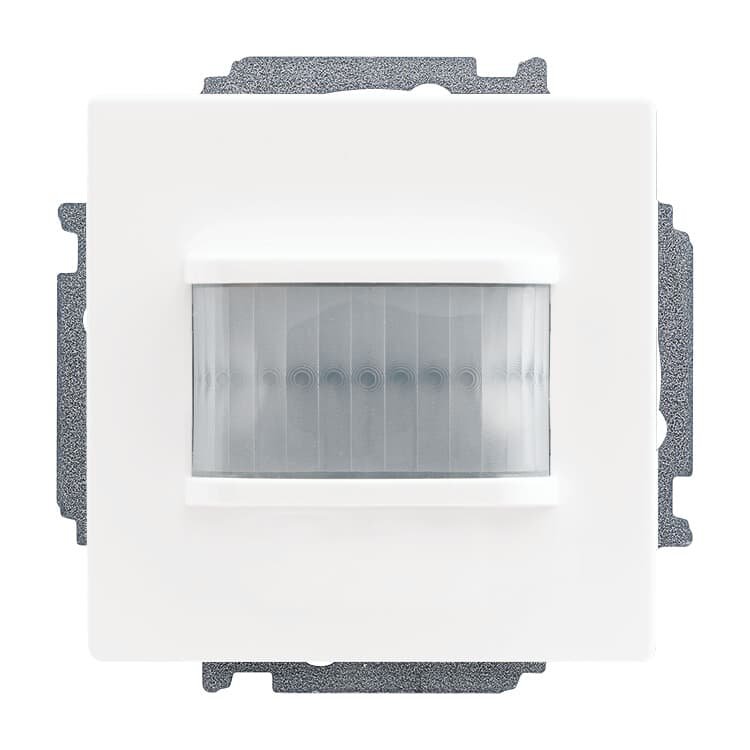

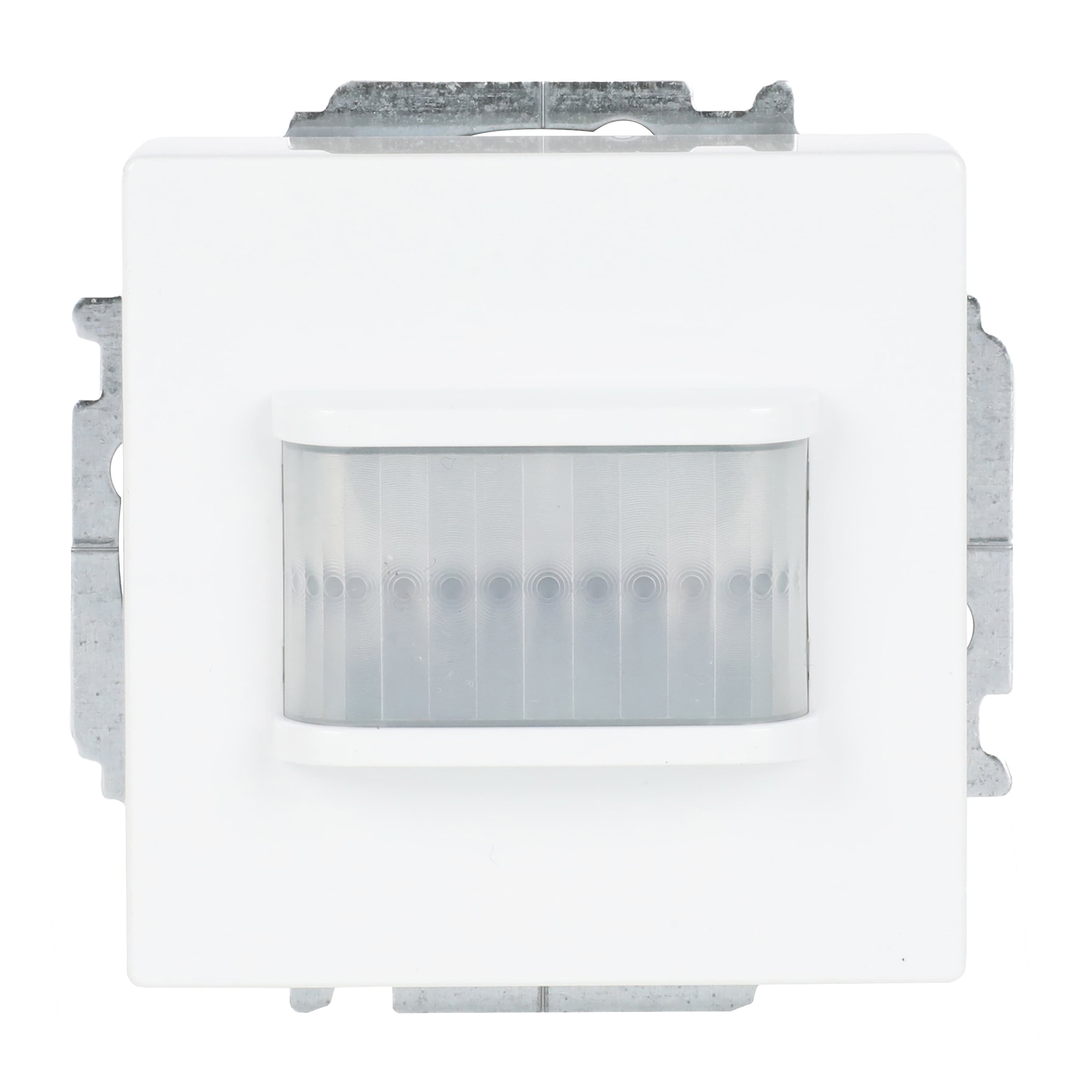

Bewegingsmelder

Wil je dat het licht op een plek vanzelf aan- en uitgaat, dan kies je de bewegingsmelder met aktorcombinatie. Die schakelt de aangesloten verlichting op basis van aanwezigheid en het aanwezige daglicht, ideaal voor doorgangsruimtes.
