Buskabel

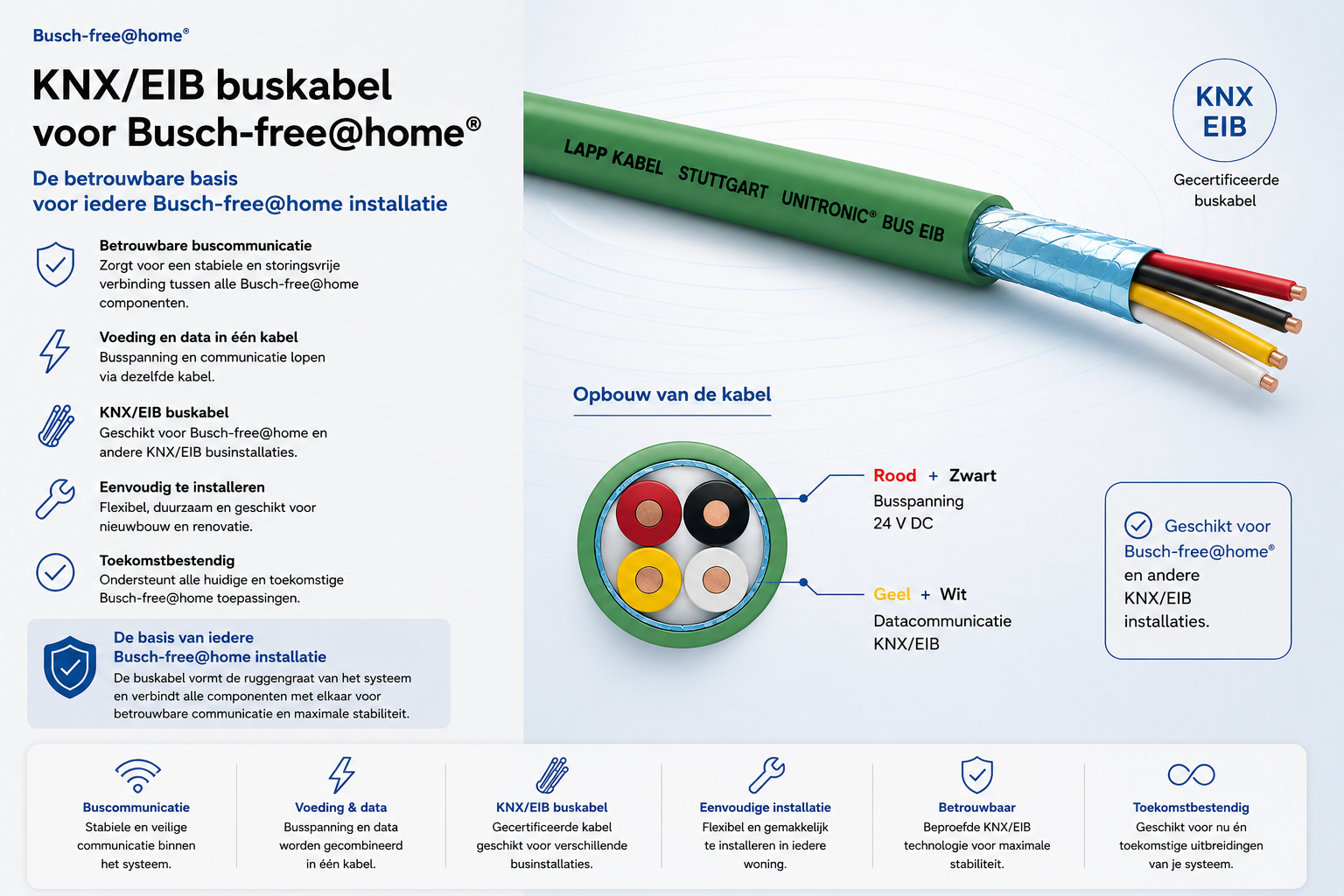

Voor een bedrade Busch-free@home installatie gebruik je bij voorkeur een KNX-gecertificeerde buslijn van het type J-Y(St)Y 2x2x0.8. Dat is een getwiste, dubbel geisoleerde tweedraads kabel, meestal in een groene mantel. Free@home gebruikt een aderpaar voor de bus; het tweede paar is reserve.

De buskabel is de communicatiekabel van je installatie. Over deze kabel praten de bedienpunten, sensoren en aktoren met elkaar en met het System Access Point, en levert de busvoeding tegelijk de spanning waarop de deelnemers werken. Zonder buskabel kunnen de componenten in een bedrade installatie niet samenwerken.

Door de dubbele isolatie van een J-Y(St)Y 2x2x0.8 mag de buskabel samen met de voedingskabel in dezelfde buis worden getrokken. Installatietechnisch heeft een aparte buis voor de buskabel echter de voorkeur. Houd in de inbouwdoos sowieso een nette scheiding tussen de bus en de 230V-aansluiting aan.

Ja. Je verbindt de buskabel van het ene deelnemerspunt naar het volgende (doorlussen), zodat je het busnetwerk flexibel opbouwt. Let er wel op dat de bus polariteitsgevoelig is: sluit de aders consequent op de juiste klemmen aan, zodat alle deelnemers correct communiceren.

Dat hangt af van het aantal deelnemers en de looplengtes naar elk punt. Tel de afstanden van je System Access Point en busvoeding naar elk bedienpunt, sensor of aktor bij elkaar op, plus wat extra voor reserve. Twijfel je, dan rekenen we graag met je mee zodat je niet te kort komt.

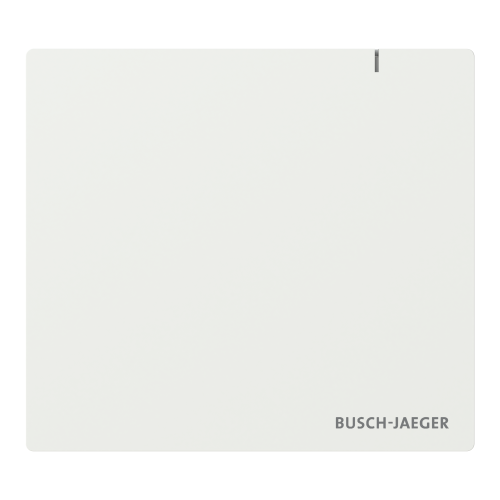

Ja. De bus heeft een eigen busvoeding nodig die op 230V is aangesloten en de buskabel van spanning voorziet. Samen met het System Access Point en de overige basisonderdelen vind je de busvoeding bij de systeemcomponenten.

Ja. Of je nu kiest voor de decentrale opzet met aktorcombinaties in de wand of de centrale opzet met aktoren op DIN-rail, in beide gevallen verbindt dezelfde buskabel de deelnemers. De varianten zijn ook vrij te combineren.

De buskabel hoort bij de bedrade installatie. Kies je (deels) voor de draadloze variant van free@home, dan communiceren die componenten draadloos en is daarvoor geen buskabel nodig. Voor de bedrade deelnemers en de busvoeding blijft de buskabel wel noodzakelijk.

Bij Goedkoper met Schakelmateriaal koop je de KNX-gecertificeerde buskabel voor Busch-free@home scherp geprijsd, samen met de busvoeding en de overige onderdelen. Twijfel je over het type of de hoeveelheid? Wij denken graag mee en helpen met de programmering. Je kunt ook langskomen in onze showroom in Capelle aan den IJssel.
