Een module is de DIN-railcomponent in je schakelkast die een functie daadwerkelijk uitvoert: een kring schakelen, een lamp dimmen, een rolluik aansturen of verbruik meten. Per functietype heb je een bijbehorende module nodig. Voor een complete woning combineer je daarom meestal meerdere modules: bijvoorbeeld schakelmodules voor verlichting, een dimmodule voor sfeerlicht, een motormodule voor rolluiken en een meetmodule voor energie-inzicht.

Dat verschilt sterk per woning, want het hangt af van het aantal lichtpunten, rolluiken, kringen en de functies die je wilt. Een vuistregel: tel per ruimte op wat je wilt schakelen, dimmen of besturen en bepaal zo welke modules en hoeveel kanalen je nodig hebt. Een schakelmodule dekt 3 of 6 kringen, een dimmodule 2 kringen en een motormodule stuurt rolluiken aan. Twijfel je? Stuur ons je plattegrond of wensenlijst via de offerteaanvraag, dan stellen wij vrijblijvend een passende modulelijst voor je samen.

Beide modules schakelen kringen aan en uit, maar de 550-00103 doet dat voor drie kringen en de 550-00106 voor zes. Voor grotere installaties met veel te schakelen kringen is de 6-voudige module efficiënter en bespaart hij ruimte op de DIN-rail. Voor compactere installaties of een gerichte uitbreiding volstaat de 3-voudige variant.

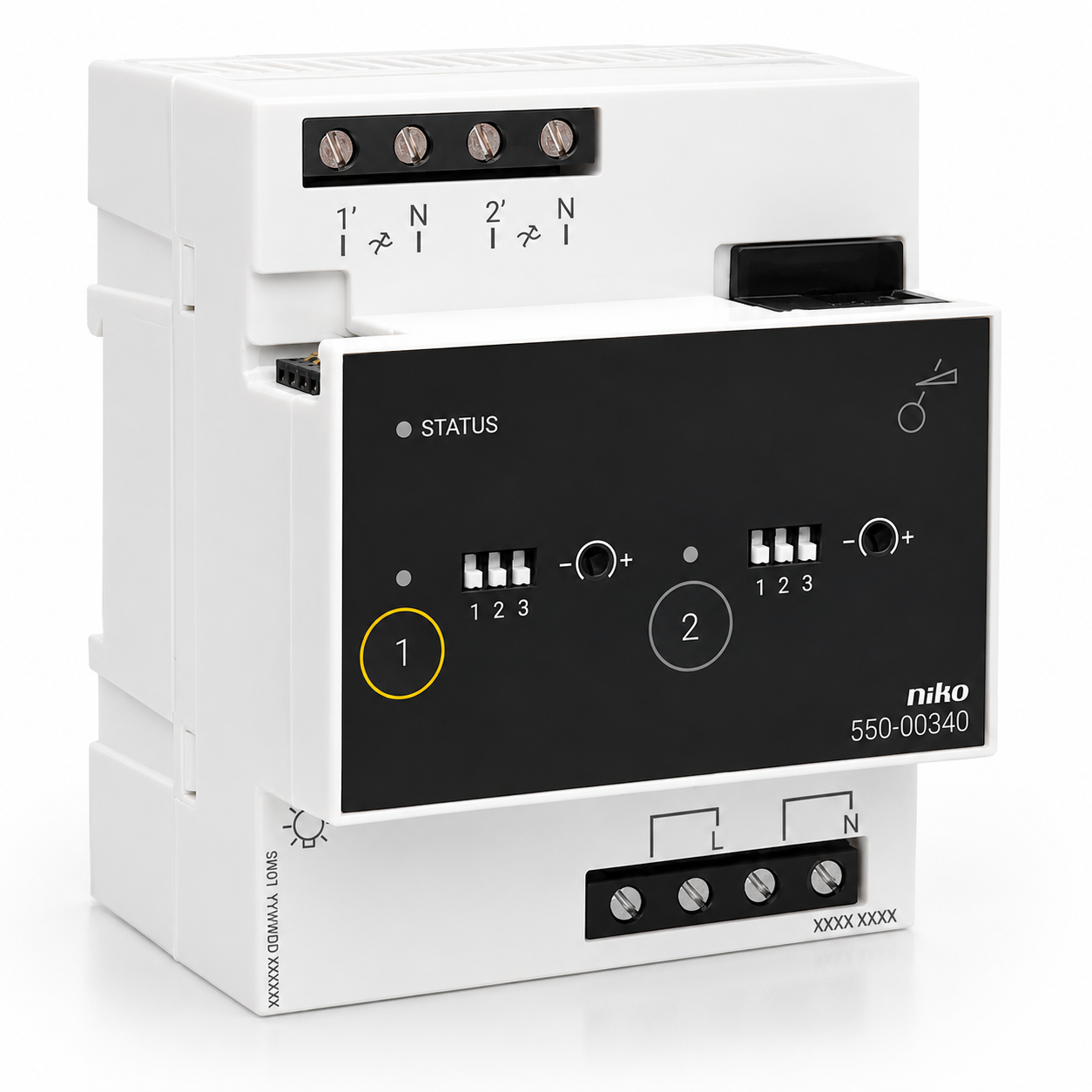

Voor standaard dimbare verlichting kies je de universele dimmodule 550-00340 (2 x 400 W). Die detecteert automatisch de juiste dimmethode voor dimbare LED, halogeen en gloeilampen. Werk je met professionele DALI-armaturen, dan gebruik je in plaats daarvan een DALI-module (550-00370 of 550-00371). Controleer altijd of je verlichting dimbaar is en let op het maximale vermogen per kring.

De adresseerbare module (550-00370) kan elke DALI-armatuur afzonderlijk aansturen, zodat je per armatuur of per groep kunt dimmen en regelen. Dat geeft maximale flexibiliteit voor uitgebreide lichtplannen. De broadcastmodule (550-00371) stuurt alle armaturen op een kanaal tegelijk aan, zonder individuele adressering. Die is eenvoudiger en voordeliger wanneer je een hele groep gezamenlijk wilt dimmen.

Beide modules sturen externe apparatuur aan via een analoog stuursignaal, zoals dimbare drivers of ventilatie-units. Het verschil zit in het signaalbereik: de 550-00240 werkt met 0-10 V en de 550-00241 met 1-10 V. Welke je nodig hebt, hangt af van de ingang van het aan te sturen apparaat. Controleer de specificaties van je toestel om de juiste variant te kiezen.

Voor elektriciteit gebruik je een meetmodule: de 550-00801 meet één kanaal, de 550-00803 meet drie kanalen tegelijk. Het verbruik verschijnt in de Niko Home app, zodat je inzicht krijgt in waar je energie naartoe gaat. Voor meters met een pulsuitgang (gas, water of elektriciteit) gebruik je de pulsteller 550-00250, die de pulsen telt en omrekent naar verbruik.

Met een sensormodule lees je externe signalen in en koppel je daar acties aan. De digitale potentiaalvrije sensormodule (550-00210) leest spanningsloze contacten, zoals een alarmcontact of een externe schakelaar. De analoge sensormodule (550-00230) leest analoge meetwaarden van een externe sensor. Zo kan bijvoorbeeld een extern signaal een sfeer of melding in je installatie activeren.

De modules worden op de DIN-rail naast elkaar geplaatst en onderling verbonden met eenvoudige schuifbruggen die de bus en voeding doorlussen. Liggen modules op verschillende rijen of rails, dan gebruik je de railkoppeling 550-00020 om de verbinding tussen de rails te maken. De communicatie met de centrale Connected controller verloopt via de bus.

De Connected controller bevat een ingebouwde voeding die voor kleinere installaties volstaat. Bij grotere installaties met veel modules, dimmers, bedieningen en touchscreens kan het totale vermogen te hoog worden voor de ingebouwde voeding. In dat geval plaats je een extra Niko 550-00010 voeding in de verdeelkast. De benodigde capaciteit hangt af van het aantal en type aangesloten componenten.

Nee. Deze DIN-railmodules zijn bedoeld voor de bedrade Niko Home Control installatie met Connected controller en busbekabeling. Voor een draadloze installatie op traditionele 230V-bekabeling (met de draadloze slimme hub 552-00002) gebruik je andere, draadloze componenten zoals inbouwmodules en draadloze bedieningen. Twijfel je welke aanpak bij je woning past? Vraag gerust advies aan.

De modules zijn DIN-railcomponenten en nemen elk een aantal modulebreedtes (van 17,5 mm) in beslag, afhankelijk van het type. Houd bij het plannen van je schakelkast rekening met voldoende ruimte voor alle modules, de Connected controller en eventuele extra voeding, plus reserve voor latere uitbreiding. Een erkend installateur kan de exacte indeling en het benodigde vermogen voor je berekenen.

Ja. Zolang er ruimte op de DIN-rail en voldoende voedingscapaciteit beschikbaar is, kun je later extra modules toevoegen om nieuwe functies te activeren. De nieuwe modules worden via schuifbruggen of een railkoppeling met de installatie verbonden en daarna in de software geprogrammeerd. Houd bij grotere uitbreidingen rekening met een eventuele extra voeding.

Het plaatsen en aansluiten van modules in de verdeelkast raakt aan 230V en de busbekabeling. Dit werk laat je bij voorkeur door een erkend installateur uitvoeren. De softwarematige programmering van functies, sferen en routines kun je daarna in veel gevallen zelf beheren via de Niko Home Control software en de app. Wil je begeleiding van A tot Z? Neem gerust contact op met onze klantenservice.

Schuifbruggen zijn kleine verbindingsstukjes die naast elkaar geplaatste modules met elkaar verbinden, zodat de bus en de voeding netjes worden doorgelust zonder losse draadjes. Ze maken het bekabelen in de kast eenvoudig en overzichtelijk. Voor modules op dezelfde rail gebruik je schuifbruggen; liggen modules op een andere rij, dan overbrug je dat met de railkoppeling (550-00020).

Flikkeren of slecht dimmen komt meestal door de combinatie van lamp en dimmer, niet door de module zelf. Controleer eerst of je verlichting echt dimbaar is en of het totale vermogen binnen het bereik van de dimmodule (550-00340: 2 x 400 W) valt. Hele lage belastingen, zoals één enkele LED-lamp, kunnen problemen geven. Bij veel of professionele LED-armaturen is een DALI-oplossing (550-00370 of 550-00371) vaak stabieler. Kom je er niet uit? Onze klantenservice denkt graag mee over de juiste combinatie.

Niko geeft standaard 2 jaar garantie op alle Niko Home Control modules. In de praktijk gaan de modules doorgaans veel langer mee. Houd je installatie en software up-to-date voor optimale werking en de laatste verbeteringen.
